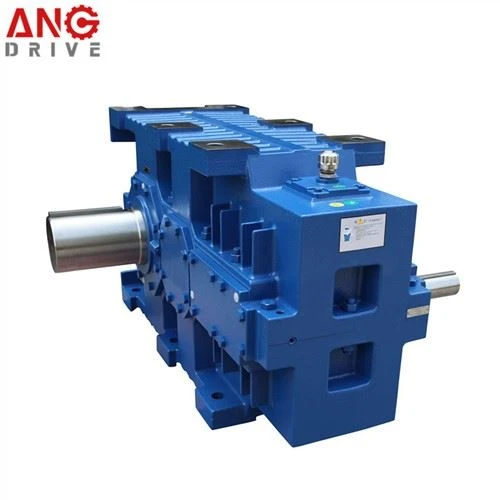

유성 기어 드라이브





유성 기어 드라이브는 유성 기어 시스템을 사용하는 일종의 기어 박스입니다.

이 시스템은 선기어, 유성기어, 링기어로 구성됩니다. 태양기어는 중심기어이고, 유성기어는 이를 중심으로 회전합니다. 유성기어는 태양기어를 중심으로 회전하는 캐리어에 고정됩니다. 링 기어는 유성 기어와 맞물리는 외부 기어입니다.

1.



힘	최대 8000KW
기어비	3.5에서 4000까지
출력 토크	3~900kN.m
본체 재질	주철 하우징
하우징 경도	HBS 190 ~ 240
기어의 재질	20CrMnTi
기어의 표면 경도	HRC 58도 ~ 62도
기어의 코어 경도	HRC 33 ~ 40
샤프트 재질	42CrMo
능률	약 95%
최대 소음	60~68dB
최대 온도 상승	40도
오일의 최대 온도 상승	50도





유형	비율	유형	비율
P2N(2단)	25, 28, 31.5, 35.5, 40	P3N(3단)	140, 160, 180, 200, 225, 250, 280
P2L(2단)	31.5, 35.5, 40, 45, 50, 56, 63, 71, 80, 90, 100	-	-
P2S(2단계)	45, 50, 56, 63, 71, 80, 90, 100, 112, 125	P3S(3단)	280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900
P2K(2단계)	112, 125, 140, 160, 180, 200, 225, 250, 280, 320, 360, 400, 450, 500, 560	P3K(3단계)	560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000, 2240, 2500, 2800, 3150, 3550, 4000

















유성 기어박스는 많은 기계 및 기계 시스템에서 중요한 구성 요소입니다. 이 제품은 작고 효율적인 패키지로 높은 토크와 속도 감소를 제공하도록 설계되었습니다. 유성 기어박스에는 여러 유형이 있으며 각각 고유한 장점과 용도가 있습니다. 유성기어박스의 주요 유형을 살펴보겠습니다.

1. 표준 유성기어 드라이브(Standard Planetary Gear Drive): 가장 일반적인 유형의 유성기어박스로 선기어, 유성기어, 링기어로 구성됩니다. 유성기어는 정지해 있는 태양기어를 중심으로 회전합니다. 링기어는 기어박스 케이싱에 고정되어 출력을 제공합니다. 이러한 유형의 기어박스는 높은 토크 밀도와 효율성을 제공하므로 많은 응용 분야에 적합합니다.
2. 인라인 유성 기어 드라이브(Inline Planetary Gear Drive): 이러한 유형의 유성 기어박스에서는 입력 샤프트와 출력 샤프트가 일직선으로 되어 있어 보다 컴팩트한 설계가 가능합니다. 로봇공학, 자동화, 의료 장비 등 공간이 제한된 응용 분야에 일반적으로 사용됩니다.
3. 직각 유성 기어 드라이브: 직각 유성 기어박스에서는 입력 샤프트와 출력 샤프트가 서로 수직입니다. 이러한 유형의 기어박스는 공간이 제한되어 있고 컨베이어 시스템 및 펌프와 같이 방향 변경이 필요한 응용 분야에 일반적으로 사용됩니다.
4. 유성 서보 기어박스: 이 유형의 기어박스는 로봇 공학 및 CNC 기계와 같은 고정밀 응용 분야에 사용하도록 설계되었습니다. 이 제품은 높은 강성, 낮은 백래시 및 탁월한 반복성을 제공합니다.
5. 하모닉 드라이브 유성 기어 드라이브: 이 유형의 기어박스는 기존 기어 대신 유연한 스플라인을 사용하여 토크를 전달합니다. 높은 정밀도와 제로 백래시를 제공하므로 항공우주 및 국방과 같이 정확성이 중요한 응용 분야에 적합합니다.

전반적으로 유성 기어박스는 다양한 응용 분야에 사용할 수 있는 다용도의 효율적인 구성 요소입니다. 사용 가능한 다양한 유형의 유성 기어박스를 이해하면 특정 요구 사항에 적합한 기어박스를 선택하는 데 도움이 될 수 있습니다.





Q: 유성 기어 드라이브를 선택하는 데 도움을 줄 수 있나요?

답: 그렇습니다. Pls는 친절하게 입력 전력, 입력 속도, 출력 속도, 서비스 요소 등에 대한 데이터를 제공합니다.



Q: 어떻게 주문하나요?

A: 기어박스는 다양하므로 구매하기 전에 특정 모델, 출력, 비율, 설치 유형, 색상 및 기타 특정 정보를 확인하여 불필요한 문제를 피하십시오.



Q: 당신의 패키지는 무엇입니까?

A: 상자 및 목재 팔레트 포장에 사용됩니다. 모든 웜기어에는 독립된 패킹이 있으며 웜기어와 패킹 사이에 충돌 방지 재료가 있으며 제품은 양호한 상태로 사용자에게 배송됩니다.
